    划线铸铁平台的加强筋到底有什么作用

    发布日期:2019-02-14 发布者:兆基精模

    划线铸铁平台的加强筋到底有什么作用:

      划线铸铁平台的加强筋是不可以缺少的部分。铸铁平台上面的加强筋能有效的像“工”字铁般增加铸铁平台的刚性和强度,并且不用大幅增加铸铁平台切面面积。但没有加强筋的铸铁平台是很难铸造成型的,加强筋可充当铸铁平台内部流道,有助于模腔充填,对帮助铁水注入铸铁平台的支节部分有很大的作用。对一些要经常受压力、扭力的部分也容易破坏铸铁平台整体精度。

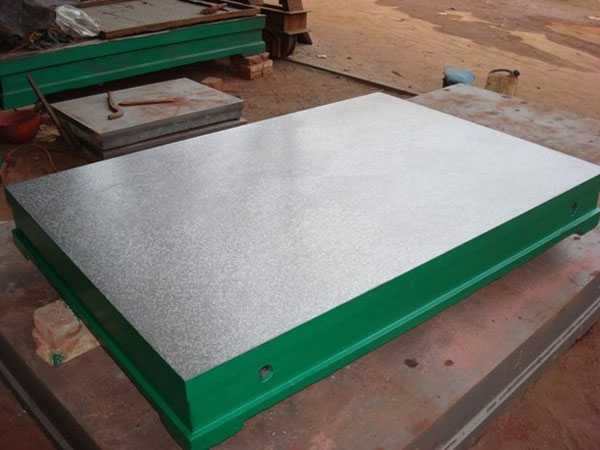

    划线铸铁平台

      由于划线铸铁平台使用了加强筋,能够提高铸铁模的结构强度,有利于防止其因内应力太大而开裂;并且由于本体采用了铸钢材料,增加了铸铁模抗热胀冷缩的强度,并且即使发生开裂,也易对其裂缝进行焊接修补,从而能够重复使用,大大延长了使用寿命。

      划线铸铁平台在设计加强筋的时候一般被安排在底部非接触面,它的伸展方向是跟随产品最大应力和最大偏移量的方向,选择加强筋的位置应受一些生产上的考虑。加强筋的长度与铸铁平台长度一致,两端相接铸铁平台的外延,或与铸铁平台整体长度相同。

      划线铸铁平台加强筋最简单的形状是几条加强筋组成很多正方形或长方形的格子附在铸铁平台的底面上,不过为了满足一些生产上或结构上的要求考虑,加强筋的形状尺寸可按实际要求进行改变。

      划线铸铁平台加强筋的最简单的形状是一条长方形的柱体附在铸铁平台的底面,不过为了满足一些生产上或结构上的考虑,加强筋的形状及尺寸须要改变。长方形的加强筋必须改变形状使生产更容易,加强筋的两边必须加上出模角以减低脱模顶出时的摩擦力,底部相接产品的位置必须加上圆角以消除应力过份集中的现象,圆角的设计亦给与流道渐变的形状使模腔充填更为流畅。

      按其结构,划线铸铁平台分为筋板式和箱体式,合理的设计加强筋的厚度、高度、趟数对铸铁平台精度的保证起着重要作用。铸铁平台适用于各种检验工作,精度测量用的基准平面,主要用于机械工件检验测量中的基准面,检查零件的尺寸精度或行为偏差。

      由此可见,划线铸铁平板的底部设计围板和筋板就是为了增加铸铁平台的稳定性。铸铁平台平板的内部必须设计加强筋,一般的距离是间距500mm,要是铸铁平台的规格较小也可以按照实际情况来设计。底部设计围板和筋板就是为了增强铸铁平台的稳定性。划线铸铁平台使用的铸铁模包括数个加强筋,加强筋分别设于与铸槽底端相对应的本体底部,并且加强筋的上端与本体底部连接固定。
