铸铁焊接平台厂家分享光滑环规的研磨技术:

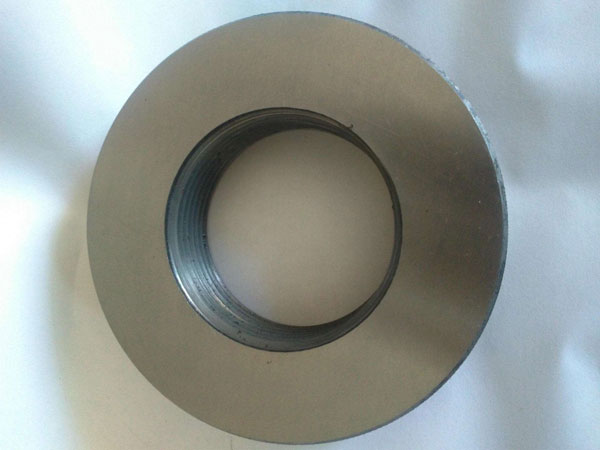

光滑环规是一个用来测量工件的精密测量工具,顺利插入最大极限尺寸和最小极限尺寸。100多个规格为单头不足和板形仪,目的是减轻重量,使用方便。
根据使用和制造不同的标准可以分为:标准环规,环规标准,德国标准环规,环规管;根据生产不同的材料也是陶瓷环和一个金属环厚度差。高精度光滑环往往是用于校准微米,内尺度测量内测量标准。通常使用的万能工具显微镜光学灵敏杠杆测量环直径。
万能工具显微镜是一种光学机械一般二维坐标测量仪器,测量范围,定位精度高,配备光学分度头,光学灵敏杠杆等多种测量附件,镜像法,轴切测量方法适应多种测量,完成各种任务测量。在万能工具显微镜和光学灵敏杠杆测量圆柱环规内径,由于其目标,定位精度高,而且操作方便,它是一种常用的测量方法。该方法属于接触的绝对测量方法。
接下来兆基铸铁平台小编给大家介绍关于光滑环规的研磨技术,供大家参考。光滑环规研磨之前,需要经过内孔磨床精磨内孔表面,这时,表面光洁度一般应达到0.2μm,其加工余量为0.02~0.03mm,然后,用铸铁研磨棒分别敷涂白刚玉研磨剂,并逐次研磨至最后精度。
光滑环规利用研磨工艺加工余量小、精度高、金属塑性变形影响小特点,磨料对工件表面切削、活性物质化学作用及工件表面挤压变形等综合作用,把工件表面切去一层极薄切屑,从而使工件达到精度要求。
光滑环规的研磨准备工作和具体操作过程:
1、白刚玉研磨剂及研磨膏
2、研磨环规使用圆柱形弹性胀开式研具及铸铁研磨滚棒;
3、研磨场地要具有恒温、湿度适宜、防震清洁等条件。
光滑环规在修理过程首先采研磨敷砂研磨。先将磨料浸调于研磨液(可加辅助材料),然后均匀地涂抹研具表面上,将已敷砂研研具与工件之间呈自由游离状态磨料进行切削,达到提高精度目。研磨环规时,通过调节圆柱形弹性胀开式研具及铸铁研磨滚棒,靠锥度使外研套轴向上移动,通过滚棒圆周上开有不通槽排除切削,容纳研磨剂。为了获得较高光洁度,可用棉花浸煤油把剩余磨料擦净,做一次较短时间半干研磨,研磨余量一般0.01mm以下。
