    铸铁焊接平台厂家解析设计铸造件结构时的注意事项

    发布日期:2018-09-27 发布者:兆基精模

    铸铁焊接平台厂家解析设计铸造件结构时的注意事项:

      由于铸铁焊接平台铸件在金属型中冷却凝固得比砂型中快,金属型又无容让性,因此在金属型铸造时,铸件中产生的铸造应力比砂型铸件要大裂纹倾向性也大,还容易产生浇不足、冷隔、白口(对于铸铸件)等缺陷。通常:

      (1) 在防止金属型铸造铸件产生裂纹方面应注意以下结构问题:

      A 在壁厚均匀、壁间过渡与连接要缓和、较角处圆角适当等各方面的要求应比砂型铸造铸件更严格一些;

      B 应将垂直相连的壁改为倾斜相连;

      C 对于结构上比较薄弱的部分应设肋、凸台等予以加强,以防铸造裂纹;

      D 应尽量减少有阻碍铸件自由收缩的凸台、肋、凸缘等突出部分;

      E 在铸件上布置加强肋时,还应考虑到它对铸件收缩的影响。

      (2) 在防止金属型铸造铸件产生浇不足、冷隔等方面应注意以下结构问题:

      A 铸件壁厚要适当不能过薄,特别是当铸件轮廓尺寸较大时更不能过薄;

      B应避免大的水平面,因为它使得铸件在浇注时,金属液上升得很慢,与空气接触的面大,易氧化,同时由于金属型散热快,金属液很快失去流动性,易造成浇不足、冷隔、夹渣等缺陷;

      C 铸件的外形应尽量具有流线形避免尖棱角与急剧变化的连接等结构形状,以利于金属液的流动。

      在设计形状较复杂的金属型铸件时,如果生产工艺有较大的困难,应在不影响铸件使用条件下,尽量使铸铁平台铸件外形简单,强构改变,以便于从金属型中取出铸件。在设计金属型铸造铸件的基本结构单元及其参数选定时,通常还应注意:

      (1)由于金属型散热快,因此金属型铸造铸件的最小壁厚应比砂型铸造铸件的要大一些。

      (2)铸件内壁和内肋的厚度一般应取相连外壁厚度的0.6~0.7,否则由于内壁(肋)冷得慢,在铸件收缩时易在内外壁交接处产生裂纹。

      (3)为防止灰铸铁件产生白口,除从工艺上采取措施外,必须使其壁厚不能过薄(有些资料指出,壁厚在15mm以上时,用金属型铸造铸件的转角处都必须采用圆角,对于铝合金、镁合金金属型铸造铸件的铸造圆角不应小于3~4m。

      (4)由于金属型和芯无让性,为便于取出铸件和抽出型,金属型铸造铸件的铸造斜度应比砂型铸造件的适当大一些,一般应大30%~50%,应该指出:铸造斜度大小除与合金种类、壁的高度有关外,还与铸件表面的位置有关,凡在铸件冷却收缩时与金属型表面有脱离倾向的铸件表面可设计较小的斜度,而在铸件收缩时趋向于压紧在金属型上的铸件表面应给予较大的斜度。

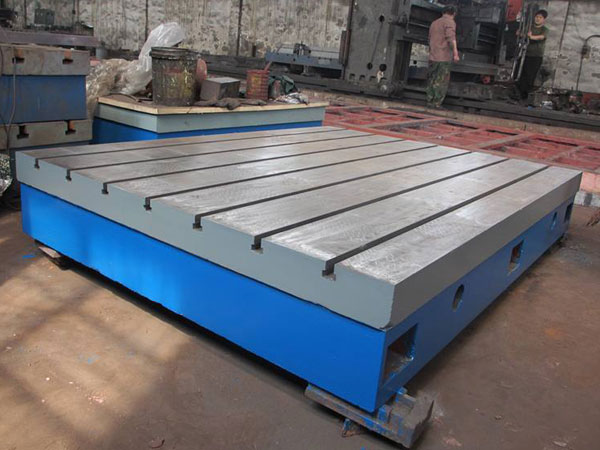

    铸铁焊接平台铸件
