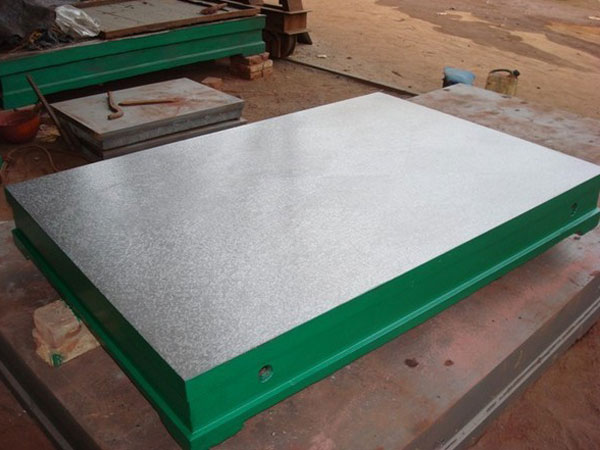

划线铸铁平板不能当做铸铁焊接平台使用：
划线铸铁平板是检查机器零件平面度，直线度等形位公差的测量基准，也可用于零件划线研磨加工，安装设备等用途，是检验机械零件平面、平行度、直线度等形位公差的测量基准，所以划线铸铁平板精度高于所有的铸铁焊接平台和铆焊平板，想要在一件铸铁平台上既要进行焊接又要进行划线的客户请注意，这样是肯定不行的，因为焊接工作肯定会影响到划线铸铁平台的精度，这种做法不但不能节省成本，而且会严重影响生产出的产品质量。铸铁平台的规格不同，精度的公差也就不同，铸铁平台越大公差相应的会有所增加。铸铁平台精度的多少是由刮研决定的。
粗刮刀迹要宽大、要大刀阔斧地进行。对每个点只刮一次不刮第二次。刀迹方向是同方向顺次排列，每轮变换一次。经过反复循环不断刮研，黑点由稀少变稠密，由不均匀分布至均匀分布，当任意刮方（25mm×25mm）达到4～6点时，表面粗糙度达到Ra2.5～Ra3.2时即告粗刮阶段中止。
细刮在粗刮基础上进行。细刮的任务主要解决表面质量问题，即接触精度、几何精度（平面度达到0.01mm/500mm2）、表面粗糙度（Ra1.6～Ra3.2），同时还要兼顾到形位误差。细刮的刀迹宽为6～8mm，长10～12mm，刀迹建议采用直推加扭转法，正“6”块反“6”块刀迹较好，当任意刮方达到10～12点时细刮阶段即告中止。
精刮是在细刮基础上进行的，精刮的任务是进行提高刮研表面质量，兼顾、核定形位误差。精刮要磨好平面刮刀，要锋利，落刀要稳要轻，特别要避免刀角划伤表面，精刮刀迹宽5～７mm，甚至更窄更短，视刮削平面大小而变化。刀迹建议采用左扭转法或右扭转法，刮削时用力宜小，刮花则例外。当黑点增加到每任意方20～25点时，即精刮结束，其平板平面度应0.01mm/500mm2以下，表面粗糙度为Ra０.８～Ra１.６。划线铸铁平台的检验标准:用涂色法检验。
