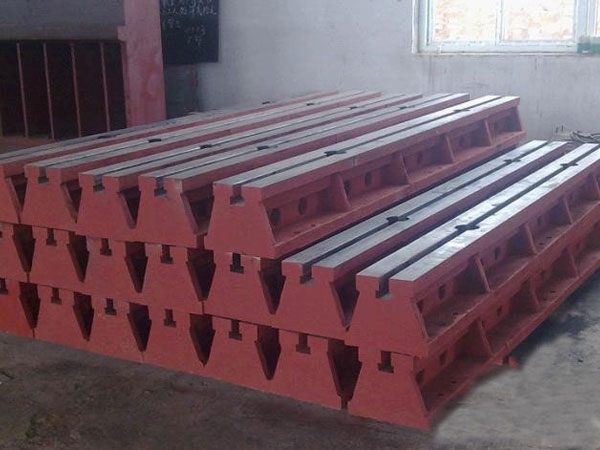

地轨自然时效和热时效各自的优点和缺点

地轨自然时效和热时效各自的优点和缺点：

　　地轨在铸造过程中需要进行时效处理，而这种工艺一般分为自然时效和热时效两种。具体又该如何操作呢，下面小编就来给大家介绍一下：

　　地轨自然时效是   古老的时效方法。它是把构件露天放置于室外，经过几个月至几年的风吹.日晒.雨淋.和季节的温度变化，促使残余应力发生松弛而使尺寸精度获得稳定。自然时效的优点是：构件尺寸稳定性好，方法简单易行，绿色环保。缺点是：生产周期长，占用场地大，不易管理，不能及时发现构件内的缺陷，已逐渐被淘汰。我公司生产铸铁平台

　　地轨热时效：将地轨铸件由室温缓慢、均匀加热至550℃左右，保温4-8小时，再严格控制降温速度至150℃以下出炉。热时效工艺要求是严格的，如要求炉内温差不大于±25℃，升温速度不大于50℃/小时，降温速度不大于20℃/小时。炉内   高温度不许超过570℃，保温时间也不易过长，如果温度高于570℃，保温时间过长，会引起构件强度降低。如果升温速度过快，构件在升温中薄壁处升温速度比厚壁处快的多，构件各部分的温差急剧增大，会造成附加温度应力。如果附加应力与构件本身的残余应力叠加超过强度   ，就会造成构件开裂。热时效的优点是：周期短、构件尺寸稳定性较好、便于管理。所以采购地轨从工期与成本方面考虑要选择热处理的。我公司生产铆焊平板
