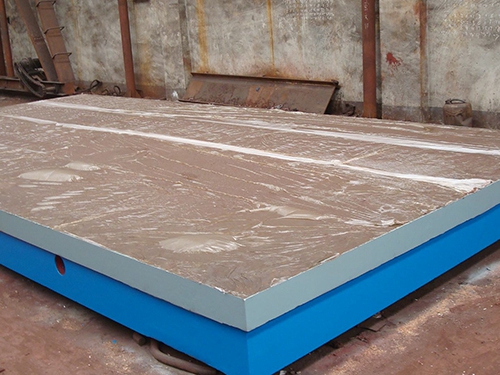

高精度三坐标平板测量平面度方法和安装方法

　　高精度三坐标平板测量平直度所用的量仪有合像水平仪、自准直仪等。根据界说，平面度差错要按   小条件来鉴定，即平度度差错是容纳实践外表且间隔为   小的两平面间的间隔。因为高精度三坐标平板平行平面，对不一样的实践被测检验平台平面具有不一样的方位，且又不能事先得出，故丈量时需求先用过渡基准平面来进行鉴定。鉴定的成果称为原始数据。然后由取得的原始数据再按   小条件进行数据改换，得出实践的平面度差错。可是这种数据交换比较复杂。在实践检验平台生产中，常选用对角线法的过渡基准平面作为鉴定基准，尽管它不是   小条件，可是较挨近   小条件。

　　对角线法丈量高精度三坐标平板平面度的办法是以对角线的过渡基准平面作鉴定基准，对矩形被测外表丈量时的布线办法如图所示，其纵向和横向布线应不少于两个方位。用对角线法，因为布线的缘由，在各方向丈量时，应选用不一样长度的支承底座。丈量时   先按布线方式丈量出各截面上相对于端点连线的差错，然后再算出相对过渡基准平面的差错。平面度差错即是   高点与   低点之差。当被测检验平台平面为圆形时，应在夹角为45°的四条直径方向上查验。

　　高精度三坐标平板的安装方式有很多种,在地脚螺栓与T型槽铸铁平台的安装过程中容易产生地脚螺栓在检验平台的底座上伸出过长或过短.产生的主要原因是:地脚螺栓长度不标准;预留孔深度不符合要求;地脚螺栓在预留孔内安装高度不正确地脚螺栓螺纹外露过长既不美观,也容易受到损伤.螺纹过短,使螺栓受力达不到要求,影响设备的稳定性.

　　地脚螺栓的安装,预留孔内的孔深要适宜,垂直度不超过10/1000,螺栓头不应靠紧孔的底面,螺栓至铸铁平台孔壁周围距离不小于15mm.螺母上紧后螺纹外露长度为螺栓直径的1/3~2/3.对于死地脚螺栓,螺纹外露过长的处理方法是割掉一部分,再套螺纹;过短时,可用氧乙炔焰加热烤红后稍加拉长。我公司生产铸铁焊接平台

　　在埋设地脚螺栓时,垂直度不可超过10/1000,在基础预留孔内下端的间隙不小于100mm,螺栓到孔壁周围的距离不小于15mm,然后才可灌浆,待混凝土强度达到标号的75%以上,才允许拧紧螺母.拧紧螺母时,要采用对称地分次拧紧方法,这样地脚螺栓和设备底座受力才会均匀.拧紧后螺栓要外露1/3-2/3螺栓直径.
